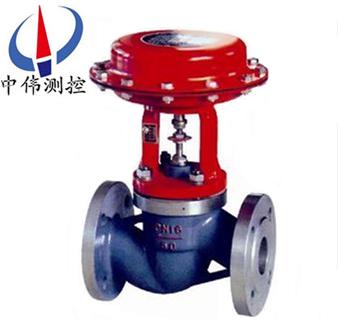

高壓單座調節閥

•

高壓單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大,可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行結構，結構緊湊，輸出力大。

一、簡介說明：
HPS系列高壓單座調節閥是一種頂導向結構的調節閥，閥體流體通道呈S流線型，壓降損失小，流量大,可調范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥配用多彈簧式薄膜執行結構，結構緊湊，輸出力大。
二、高壓單座調節閥技術參數和性能：
閥 體
型式: 直通單座鑄造球型閥 ；
公稱通徑: 25～80mm；
公稱壓力: ANSI 900、1500、2500、JIS 63K ；
連接型式: 法蘭式:FF、RJ ；
標準按ANSI B16.5;JIS B2201 ；
焊接式:嵌接焊SW(25～80mm)；
對接焊:BW(80mm) ；
材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 ；
1.25Cr0.5Mo 2.25Cr1.0Mo ；
5.0Cr0.5Mo SCPH21 SCPH61 Ti ；
上閥蓋: 常溫型(P):-5～+230℃ ；
伸長I型(E1):+230～+566℃ ；
備注:工作溫度不準超過各種材料的允許范圍 ；
壓蓋型式: 螺栓壓緊式；
填 料: 石棉編織填料。
閥內組件 ：
閥芯型式: 單座柱塞閥芯 ；
流量特性: 等百分比(％)和線性(L) ；
材 料: 1Crl8Ni9Ti、0Crl7Ni12Mo2、Ti8Crl7；
和不銹鋼堆焊司太萊合金。
執行機構 ：
型 式: HA多彈簧式薄膜執行機構；
膜片材料: 乙丙橡膠夾尼龍；
彈簧范圍: 0.04～0.20，0.08～0.24MPa；
供氣壓力: 0.28，0.30，0.35，0.40MPa，
0.26～0.40MPa ；
氣源接頭: Rc 1/4 ；
環境溫度: -30～+70℃；
閥作用型式: 氣-開式或氣-關式；
備注: 該閥也可配用VA5和VP執行機構；
附件: 定位器、手輪機構、氣動閥位傳送器。
性能 ：
泄漏量: 符合標準ANSI B16.104IV級，小于額定 Cv的0.01％；
回差: 1％(帶定位器) ；
線性: ±1％(帶定位器) ；
可調范圍: 50:1。
Cv值和行程 ：
三、高壓單座調節閥的值和行程：

注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。
四、高壓單座調節閥的允許壓差：

B.氣-開式閥

注:1.***大允許壓差不超過ANSI B16.34或JIS B2201標準規定的***大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.灰底框內數字表示閥配用標準規格執行機構。
五、法蘭距 mm：

注：法蘭距符合IEC534-3標準。
六、外形尺寸 mm：

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
重量 Kg
七、法蘭連接：

八、焊接連接：

設計選用及訂貨須知：
1、產品型號與名稱；
2、公稱通徑DNmm；
3、公稱壓力；
4、流量特性要求；
5、閥體材質及閥內件材料；
6、介質種類和溫度范圍；
7、閥前后壓力(壓差) ；
8、密封形式；
9、配套附件。
