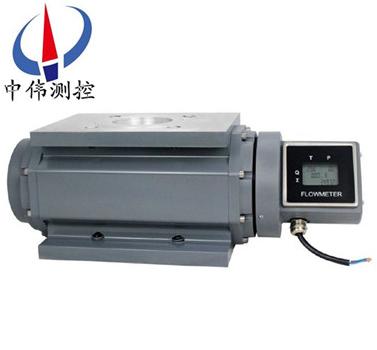

智能羅茨流量計

•
•

智能羅茨流量計是一種容積式流量測量?jī)x表，可用來連續測量管道中流過液體的體積流量。該流量計由計量部和積算部組成，能實現就地顯示和遠傳功能。用以測量封閉管中流體的體積流量。該流量計由計量部和積算部組成，能

一、產品概述：

ZW-LLQ系列智能羅茨流量計（簡稱流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計基于容積式測量原理，用于準確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用xj****的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。

本流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》和本廠企業標準Q/ZCY 05-2002《LLQ型氣體羅茨流量計》。

二、工作原理：

ZW-LLQ系列智能羅茨流量計是當被測氣體進入入口端，推動轉子旋轉，每轉動一周就有定體積流量從出口排出，這就是旋轉定排量工作原理。轉子轉動經磁耦合器傳遞輸出轉動頻率，實現流量檢測或計量的目的。同時，多種不同的結構形式，可滿足不同的用戶要求。

雙顯示型：同時帶機械計數器和流量補償儀，由機械計數器直接顯示工況累積量，同時由流量補償儀實現溫度、壓力修正，直接檢測顯示介質的溫度、壓力、工況體積流量和總量、標況體積流量和總量檢測。

三、應用場合：

ZW-LLQ系列智能羅茨流量計主要用于餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)狻⒐I(yè)惰性氣體等各種無腐蝕性氣體標準流量計。

四、主要特點：

1、準確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，******的油潤滑，確保流量計精度不變，工作壽命長。

2、流量計前后不需要直管段，可以安裝在環境狹窄的場合。

3、始動流量小，量程比寬，適合于計量符合變動大的氣體流量。

4、計量準確度不受壓力和流量變化的影響，性能穩定，壽命長。

5、通用性好，所有羅茨流量傳感器均可使用通用的附件。

6、配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、網絡7、組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。

8、電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。

9、采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能******。

10、采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。

11、采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。

12、就地顯示流量值，并帶多種信號輸出功能。

13、采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、14、壓力值和電池用量百分量，并帶中文提示符。

15、具有實時數據存儲功能，防爆標志為ExibllCT4  GB。

16、流量計外殼保護等級為IP65。

五、技術參數：

1、測量流體：天然氣、煤氣、惰性氣體、空氣等氣體；

2、口徑系列：DN25、32、40、50、80、100、150、200；

3、準確度等級：普通型±1.0% 智能型:±1.5%；

4、重復性：小于基本誤差限******值的1/3；

5、量程比：20； 1-120：1（zui寬）；

6、電器接口：M20X1.5；

7、防護等級：IP65；

8、防爆等級：ExiaIICT4；

9、殼體材質：鋁合金。

六、使用環境條件：

1、環境溫度：-30℃-+70℃；

2、介質溫度：-30℃—+85℃；

3、相對濕度：5%～95%；

4、大氣壓力：70kPa-106kPa；

5、公稱壓力：0.5、1.OMPa；

6、管道連接：法蘭連接；

7、安裝方式：水平、垂直；

8、供電方式：3.6V鋰電池供電、DC18V—DC30V；

9、直管道要求：上游3D下游2D，調節閥除外（D為流量計口徑）；

10、通訊協議：RS485/RS232C；

11、輸出信號：4～20mA標準電流工況、脈沖信號、電池欠壓報警信號、流量報警信號；

12、電磁兼容：內電源雙隔離、抗±500V 10ms的強干擾沖擊、防止±24V電源誤接、RS-485通訊口具有瞬變電壓抑制功能，防雷擊、抗靜電放電沖擊、可抗500V，10ms強干擾沖擊；

13、控制信號輸出：上、下限報警、關閥報警和電池欠壓報警；

14、實時數據存貯功能：起停記錄、日記錄、定時時間間隔記錄。

七、配套設備有以下幾方面：

1、為了減小流量計的附加誤差，可以選用與流量汁配套的自動溫度補償器和自動壓力補償器。

2、為了便于控制和管理，可以選用帶各種信號輸出功能的流量計以及與之配套的積算儀、記錄儀和控制器以及專用計算機設備等。

3、為了使流量計正常安全運行，可以選用流量計配套附加設備，如為了濾除流體中的雜物，必要時在流量計前安裝適用的過濾器或沉渣器；為了防止壓力波動，必要時在流量計上游安裝緩沖罐、膨脹室安全閥或氣體保護裝置；為了流量計安全運行，系統還應配備可靠的壓力和流量控制設備，使系統壓力和流量計都不至于超過流量計能承受的上限值。

綜上所述，為了使選用的流量計能高準確度計量、高可靠性地工作，選用時應考慮的主要因素有：

1、流量范圍，是連續測量還是間歇測量。

2、工作溫度、壓力的變化范圍，zui高的工作壓力和允許的壓力損失。

3、被測介質的種類和特點，如黏度、腐蝕性、夾帶物數量及尺寸等。

4、要求的準確度，是否要求對示值進行溫度壓力補償。

5、現場安裝條件。

6、維護和運行費用。

7、校驗流量計的方法等。

八、安裝要求：

1、環境條件：周圍無腐蝕性流體，機械振動小，灰塵少且遠離熱源的場所。對于配有體積修正儀的智能型流量計，還應有符合規定的環境。

2、環境溫度：一般不超過-20——+8O℃范圍。

3、管道條件：在安裝流量計前，管道須***進行清洗和吹掃，清除一切雜物、銹蝕和污垢。連接管道一般應與流量計進出口等口徑同軸線，不得有凸出管壁的凸出物突人管道內。 流量計應采取無應力安裝，充分考慮工作溫度引起的管道應力。

九、安裝注意事項：

1、在安裝前不得隨意打開流量計的進氣，出氣兩封口；

2、當管道上安裝的設備較多時，羅茨流量計應放在zui后安裝；

3、在條件允許的情況下，安裝前須***對管道進行高壓吹掃；

4、安裝時應對接口處的鐵銷，毛刺進行細心清除；

5、流量計的前面須***安裝過濾網，對測量介質進行過濾;測量液體時，若其中含有氣體，流量計前選裝消氣裝置，確保流量計的測量精度；

6、安裝方式多樣，水平豎直安裝均可，豎直安裝上進下出，下進上出不受影響，但流量計不得反裝，反裝時，流向相反，腰輪反轉，因間正反轉隙設計不同會損壞腰輪；

7、對直管段要求較低，但須預留足夠的安裝過濾裝置的距離；

8、腰輪轉動是靠流體的壓差為動力的，當測量介質的粘稠度過大時，影響流量計測量精度；

避免以上幾點，能使流量計達到更好的測量精度。

十、基本參數：

十一、始動流量及流量上限：

十二、選型編碼：（請先參考始動流量及流量上限’表格）

十三、設計訂貨選型須知：

1、流量計名稱、型號。規格、材質等。

2、介質溫度（℃）、工作壓力（Mpa）、流量范圍（m3/h）。

3、介質粘度值或介質名稱。

4、有無特殊要求（如防爆等）。

5、你需要詳細了解有關產品，請來電索取資料。

6、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。
