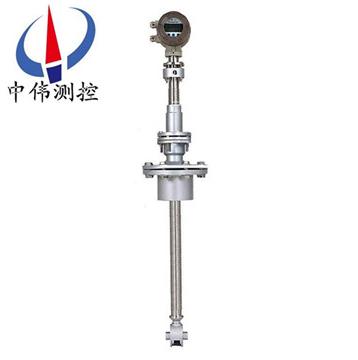

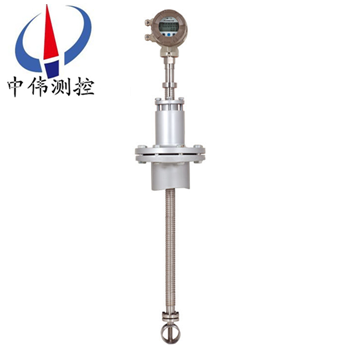

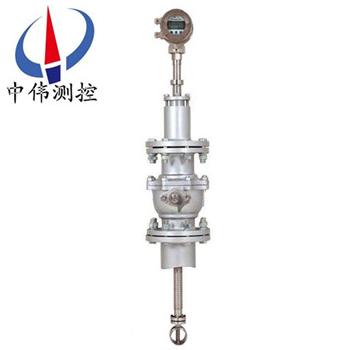

插入式渦輪流量計

•
•
•

插入式渦輪流量計主要用于大口徑液體管道介質測量,是一種精密流量測量儀表，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，與相應的流量積算儀表配套可用于測量液體

一、產品概述：
ZW-LWC系列插入式渦輪流量計是一種精密流量測量儀表，ZW-LWCQ（切向）及ZW-LWCB（軸向）型插入式渦輪流量傳感器（簡稱傳感器）與顯示儀表配套,組成渦輪流量計，可廣泛應用于石油，化工，冶金，造紙等行業測量液體的體積瞬時流量和體積總量。
該渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
ZW-LWC系列插入式渦輪流量計可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
二、工作原理：
ZW-LWC系列插入式渦輪流量計的工作原理是流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k;式中：
f——脈沖頻率[Hz]；
k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位
Q——流體的瞬時流量（工作狀態下）[m3/h]；
3600——換算系數。
每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。
三、主要特點：
ZW-LWCQ的特點：
1、抗雜質能力強,切向式葉輪在轉動時可隨時釋放流體中懸浮雜物,使其不纏繞在切向式葉輪的葉片上
抗電磁干擾和抗振能力強；
2、傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術；
3、更換葉輪和軸承后，儀表系數不變；
4、流量范圍寬，下限流速低；
5、成套流量計對流體總量的計量誤差小；
6、幾乎無壓力損失，節省動力電耗；
7、傳感器可露天安裝，整個傳感器可長期淹沒在水中使用；
8、有截止閥的傳感器，安裝和拆卸時都不須斷流；
9、水平，豎直，傾斜的管道均可使用；
10、成套流量計的購置，安裝和維修費用低。
ZW-LWCB的特點：
1、傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術；
2、抗電磁干擾和抗振能力強；
3、更換葉輪和軸承后，儀表系數不變；
4、流量范圍寬，下限流速低；
5、成套流量計對流體總量的計量誤差小；
6、幾乎無壓力損失，節省動力電耗；
7、傳感器可露天安裝，整個傳感器可長期淹沒在水中使用；
8、有截止閥的傳感器，安裝和拆卸時都不須斷流；
9、水平，豎直，傾斜的管道均可使用；
10、成套流量計的購置，安裝和維修費用低。
四、技術參數：
1、儀表口徑：螺紋連接：4、6、10、15、20、25、32、40 ；
法蘭連接：（15、20、25、32、40）50、65、80、100、125、150、200；
插入式:200以上；
2、量程比例：1:10; 1:15; 1:20 ；
3、儀表材質：304不銹鋼、316（L）不銹鋼等；
4、介質溫度：-20℃～+120℃；
5、環境溫度：-10℃～+55℃；
6、相對濕度：5%～9%；
7、大氣壓力：86～106Kpa；
8、供電電源：現場顯示型：儀表自帶鋰電池；
9、防爆形式：基本型非防爆、防爆型；
10、防護等級：IP65、IP67。
五、結構及安裝方式：
1、儀表安裝采用螺紋連接及夾裝式；
2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥6D，下游直管段應≥5D（D為被測管道實測內徑）。
3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管；
5、傳感器露天安裝時，請做好放大器插頭的防水處理；
6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關使用說明書。
六、布線與接地注意事項：
布線注意事項
1、盡可能采用一根完整的電纜線。
2、 應盡可能遠離電噪聲源（如大功率變壓器、電動機和強電源線），避免與動力電源線平行布線。
3、 建議在粗的電線末端采用非錫焊的夾緊式接線片。
4、為防水和機械損傷，將電纜線裝入金屬導管內，但同一根導管內不得有大功率傳輸電纜，（一根傳輸電纜輸送的zui大功率大于流量計信號電纜輸送的z小功率的10倍時，兩者不能安裝在同一根導管內）。
5、對存在較強外磁場的區域，應使檢出裝置的軸線與外界磁場的磁通方向相垂直或用高導磁材料對流量傳感器或外界磁源進行屏蔽。
6、防爆型渦輪流量傳感器電纜線的連接，須***嚴格遵守防爆放大器的有關標準。
接地問題
1、 屏蔽線只能一端接地，在顯示儀表端接地。
2、接地應******可靠，防爆型接地電阻需小于10Ω。
使用渦輪流量計時須***注意一下幾點：
1、要求被測介質潔凈，黏度低，腐蝕性小，不含雜質，以減少對軸承的磨損。如果被測液體氣話或者含有氣體時，要在流量計前裝消氣器。為避免流體中雜質進入變送器損壞重酬，以及為了防止渦輪被卡住，必要時加裝過濾器。
2、流量計的安裝應避免振動，避免磁場及熱輻射。
3、介質的密度和黏度的變化對流量示值有影響，必要時應做修正。
七、安裝場所：
1、安裝場所應符合環境溫度在-25～55℃范圍內，濕度＜80％RH；
2、通風******、避免日曬、雨淋；
3、避免在配管有振動或應力的場所；
4、避免易受到強烈熱輻射、放射性影響的場所；
5、須***避免外界強電磁場對檢測信號的干擾。如不能避免時，應在流量計（傳感器）的放大器上加設屏蔽罩等措施來消除干擾；
6、在有防爆要求的場所，應采用隔爆放大器；
7、安裝位置應考慮便于安裝、操作、維修。

八、使用中注意事項：
(1)渦輪流量計投運前要xj****行儀表系數的設定，仔細檢查，確定流量計接線無誤、接地******后方可送電；
(2)定期對流量計進行清洗、檢查和復校，有潤滑油或清洗液注入口的流量計，應按說明書的要求定期注入潤滑油或清洗液，以維護葉輪******運行；
(3)監查顯示儀表狀況，評估顯示儀表讀數，有異常要及時檢查；
(4)保持過濾器暢通，過濾器堵塞情況可以從其入口、出口處壓力表讀數差的增大來判斷出，出現堵塞及時排除；
(5)對于貿易結算用渦輪流量計 ，為保證計量的準確可靠，須***定期進行檢定。

九、參數對照表：

對直管段長度的要求：傳感器上游直管段長度應不小于20DN，下游直管段長度不應小于7DN，以確保測量準確度。若直管段長度不能滿足此要求，可在具備現場標定條件的情況下進行現場標定后，采用現場標定的儀表系數K。

十、測量范圍：

1、LWCQ公稱通徑及流量范圍：

2、LWCB公稱通徑及流量范圍：

十一、選型編碼：

十二、設計訂貨選型須知：

1、儀表選型盡可能不要使用流量工作在下限極限值，故流量計的口徑應盡可能小，以獲得更大的流速和流量范圍。

2、流量計應使用在介質工作壓力和溫度范圍的技術參數內。不要刻意選用高壓力等級和超高溫度的儀表，應根據實際工作壓力和溫度選用儀表，后者價格要高些。

3、在爆炸危險場所，應選用防爆型流量計。

4、流量計的下限流量取決于介質的工況密度和運動粘度，其上限流量一般不受介質壓力和溫度的影響，因此確定流量范圍只要確定實際可用的下限流量即可。計算出下限流量后，查流量范圍表即可確定相應口徑。
